液氮罐配件更換周期與維護指南：基于材料、工況與標準的全周期管理

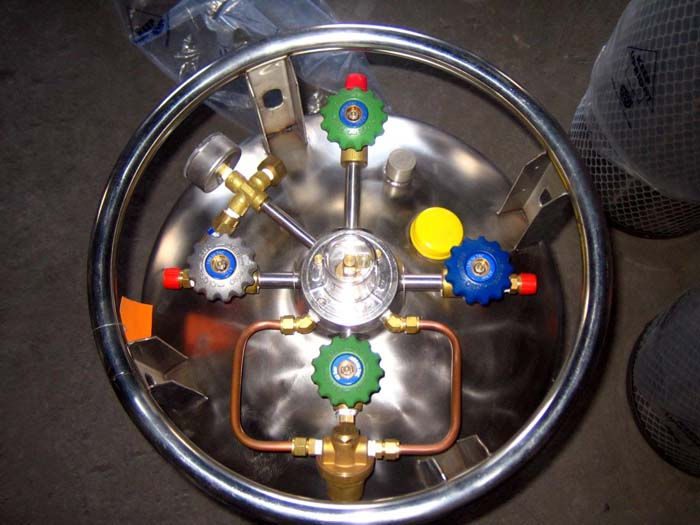

一、核心閥組部件更換周期

1. 安全閥與爆破片
   • 安全閥：根據 GB/T 12243-2021 標準，每年需進行整定壓力校驗，密封性能測試合格后方可繼續使用；低溫工況下（-196℃）建議每 2 年更換閥芯密封件，避免因冷脆導致泄漏。
   • 爆破片：作為安全閥的輔助保護裝置，通常每 3 年強制更換；若發生超壓爆破或異常振動，需立即更換。工業場景中使用的哈氏合金爆破片，在腐蝕性環境下更換周期可縮短至 2 年。
2. 主閥 / 進液閥 / 增壓閥
   • 金屬密封閥：304 不銹鋼閥芯在頻繁開關（每日≥10 次）時，建議每 1-2 年更換密封墊片；全氟橡膠（FFKM）密封圈的老化周期為 18-24 個月，需定期檢查壓縮量（標準壓縮量 15%-20%）。
   • 氣動閥執行器：氣缸密封件每 2 年更換，電磁閥線圈在低溫環境下使用壽命約 3-5 年，建議每 3 年進行絕緣電阻測試（≥10MΩ），不合格時更換。

二、密封與連接系統更換標準

1. 密封圈 / 墊片
   • PTFE 密封圈：耐低溫至 - 269℃，但長期使用后彈性衰減，常規更換周期為 12 個月；若用于液氧 / 液氮混合介質，需縮短至 6 個月（避免氧化脆化）。
   • 金屬纏繞墊片：316L 不銹鋼 + 柔性石墨結構，在真空絕熱層中使用時，每 5 年更換；高壓工況（≥1.6MPa）下建議每 3 年更換。
   • O 型圈：全氟橡膠（FFKM）材質在 - 196℃環境下，靜態密封更換周期為 24 個月，動態密封（如往復運動部件）為 12 個月。
2. 輸液管與接頭
   • 真空絕熱輸液管：雙層不銹鋼波紋管的真空層壽命約 5-8 年，若出現持續結霜（真空度＜10?3Pa），需整體更換；常規使用時每 5 年進行氦質譜檢漏（泄漏率≤1×10??Pa?m3/s）。
   • 快速接頭：密封膠圈每 1-2 年更換，金屬卡套在頻繁插拔（每月≥50 次）時，建議每 3 年更換，避免應力疲勞開裂。

三、監測與控制部件維護周期

1. 液位計與傳感器
   • 電容式液位計：電探頭每 2 年進行絕緣測試（≥50MΩ），若信號漂移超過 ±1% FS，需更換傳感器；配套變送器的校準周期為 12 個月。
   • PT100 溫度傳感器：精度衰減周期為 3-5 年，建議每 2 年進行冰點校準（-196℃誤差≤0.5℃），超過誤差范圍時更換。
   • 壓力傳感器：工業（0.25 ）每 12 個月校準，醫療（0.1 ）每 6 個月校準，傳感器芯片壽命約 5-8 年，長期超壓使用需提前更換。
2. 智能監控模塊
   • 無線傳輸模塊（LoRa/NB-IoT）：電池壽命通常為 3-5 年，建議每 3 年更換；電路板在低溫環境下工作 5 年后，電子元件老化概率增加，可預防性更換。
   • 重量傳感器：應變片式傳感器在長期載荷下蠕變周期為 5 年，每 2 年需進行零點校準，偏差超過 0.5% FS 時更換。

四、絕熱與結構部件更換標準

1. 真空絕熱層
   • 靜態儲罐：真空度下降至 10?2Pa 時（正常為 10?3Pa 以下），需檢查絕熱層是否受潮，若無法修復真空，需整體更換內膽，周期通常為 8-15 年（取決于使用環境濕度）。
   • 運輸罐：顛簸振動可能導致絕熱層支撐件松動，每 5 年需進行真空度檢測，真空失效時需更換絕熱結構。
2. 罐體外殼與支架
   • 不銹鋼外殼：304 材質在室外環境下，表面防腐涂層每 3-5 年重涂；若出現局部腐蝕（深度＞1mm），需補焊或更換板材。
   • 支撐腳輪：低溫環境下聚氨酯輪易硬化，每 2 年更換；承重支架的焊接部位每 5 年進行無損檢測（UT/MT），發現裂紋立即更換。

五、影響更換周期的關鍵因素

1. 使用頻率與工況
   • 醫療行業：每日補液的液氮罐，閥門密封件更換周期縮短 30%（如常規 1 年→7 個月）；樣本存儲罐需每季度檢查密封圈壓縮量。
   • 工業場景：連續運轉的液氮儲罐（如冷鏈物流），壓力傳感器校準周期從 12 個月縮短至 6 個月，安全閥校驗周期為 8 個月。
2. 環境條件
   • 濕度＞70%：絕熱層真空失效風險增加，需每 2 年提前檢測；鹽霧環境下（沿海地區），外殼防腐周期縮短至 2 年。
   • 溫度波動＞50℃：傳感器連接線的耐低溫護套易開裂，每 18 個月更換。
3. 行業標準差異
   • 航空運輸：符合 ICAO-TI 標準的液氮罐，爆破片需每 2 年更換，安全閥校驗周期為 8 個月。
   • 食品冷凍：接觸食品液氮的閥門，密封圈更換周期為 6 個月（符合 FDA 21 CFR 177.1550 標準）。

六、預防性維護策略

1. 狀態監測替代固定周期
   • 通過聲發射檢測（AE）監測閥門內部泄漏，當信號強度＞40dB 時更換密封件；
   • 熱成像掃描絕熱層，溫差＞5℃區域提示真空失效，需提前更換絕熱組件。
2. 延長壽命的維護措施
   • 閥門每次使用后進行干燥氮?dú)獯祾撸▔毫?0.1MPa），避免水分凝結導致密封件凍裂；
   • 傳感器接線處涂抹低溫硅脂（-200℃至 + 200℃），防止線纜硬化斷裂。
